流量仪表
    分体型电磁流量计


    一、产品概述

        HT-LDE分体型电磁流量计是最常用的液体测量仪表,具有高精度、高可靠性与使用寿命长等特点。为保证产品质量,我公司在产品结构、选材、制定工艺、生产装配与出厂等过程中每个环节细致研究与控制,配套完整的流量标定检测系统,以保证用户的经济型、时效性、稳定性。广泛应用于石油、化工、能源、冶金、食品、环保、水利等各个领域。

    二、产品特点

        分体型电磁流量计导流管内部无阻流件,几乎没有压力损失和流体阻塞的情况。

        无机械惯性,响应快速,流体测量范围宽(流速0.3-12m/s)稳定性好,可以用于自动检测、调节和程控系统。

        测量电导率大于5u S/cm液体,测量不受流体密度、粘度、温度、压力和电导率的变化影响,    传感器感应电压信号与平均流速呈线性关系,测量精度高。

        精度等级:0.2级、0.5级、1.0级、1.5级。能满足不同用户的需求。

        传感器部分只有内衬和电极与被测液体接触,只要选择合适电极与内衬材料,即可以耐腐蚀和耐磨损。

        电磁流量计分常规型(压力≤4.0MPa),高压型(压力≥4.0MPa)。

        采用EEPROM存储器,测量运算数据存贮保护安全可靠。

        采用国际先进单片机(MCU)和表面贴装技术(SMT),性能可靠,精度高,功耗低,零点稳定,中文菜单,参数设定方便。

        带4-20mA、脉冲输出,带报警,带RS485通讯接口,HART、MODBUS协议。

        高清晰度LCD背光显示瞬时流量、累积流量(∑+、∑-、∑D)、流速、流量百分比、空管比、流量状态(励磁、流量、空管等)

        防护等级:IP68

        防爆等级:EXdIIBT4

    三、型号规格表

    规 格

    代  码

    说 明

    仪表种类

    HT-LDE

    智能电磁流量计

    通径代码

    -XXX

    例:150表示DN150,若通径后I插入式


    电极形式

    1

    标准固定式

    2

    刮刀式

    3

    可拆卸更换式



    电极材料

    0

    不锈钢

    1

    铂(Pt

    2

    哈氏BHB

    3

    钽(Ta

    4

    钛(Ti

    5

    哈氏CHC




    内衬材料

    3

    氯丁橡胶

    4

    聚氨酯橡胶

    5

    F4(PTFE

    6

    F46(FEP

    7

    F40(E-TFE

    8

    P0(聚丙烯)

    9

    PPS(聚丙硫醚)



    额定压力(MPa

    4.0

    DN18-80

    1.6

    DN100-150

    1.0

    DN200-1000

    0.6

    DN1100-2000

    0.25

    DN2200

    工作温度

    E

    80

    H

    180

    接地环

    0

    无接地环

    1

    有接地环

    防护等级

    0

    IP65

    1

    IP68

    转换器形式

    0

    一体式

    1

    分体式

    外壳材料

    0

    碳钢

    1

    不锈钢

    表体法兰

    0

    碳钢

    1

    不锈钢

    安装配对法兰

    0

    不带

    1

    供电电源

    0

    220VAC

    1

    24VDC(Iour0.5A

    仪表量程

    XXX

    例:3000表示对应最大量程3000m3/h


    四、选型方法

        仪表的选型时请特别注意收集以下数据:

        1.被测流体成份 2.最大流量、最小流量 3.最高工作压力 4.最高温度、最低温度

        2.被测流体必须具备一定的导电性,导电率>5μS/CM

        3.最大流量和最小流量必须符合下表中的数值

    口径mm

    流量范围m3/h

    口径mm

    流量范围m3/h

    φ15

    0.0636~6.36

    φ450

    57.23~5722.65

    φ20

    0.11~11.30

    φ500

    70.65~7065.00

    φ25

    0.18~17.66

    φ600

    101.74~10173.6

    φ40

    0.45~45.22

    φ700

    138.47~13847.4

    φ50

    0.71~70.65

    φ800

    180.86~18086.4

    φ65

    1.19~119.4

    φ900

    228.91~22890.6

    φ80

    1.81~180.86

    φ1000

    406.94~40694.4

    φ100

    2.83~282.60

    φ1200

    553.90~55389.6

    φ150

    6.36~635.85

    φ1600

    723.46~72345.6

    φ200

    11.3~1130.4

    φ1800

    915.62~91562.4

    φ250

    17.66~1762.5

    φ2000

    1130.4~113040.00

    φ300

    25.43~2543.40

    φ2200

    1367.78~136778.4

    φ350

    34.62~3461.85

    φ2400

    1627.78~162777.6

    φ400

    45.22~4521.6

    φ2600

    1910.38~191037.6

    五、电磁流量计的接线

    ①励磁电缆可选用YZ中型橡套电缆,其长度与信号电缆一样

    ②信号电缆和其他动力电源电缆必须严格分开,不能敷设在同一根管子内,不能平行敷设,不能绞合在一起,应分别单独穿在钢管内。

    ③信号电缆和励磁电缆尽可能短,不能将多余的电缆卷在一起,应将多余电缆剪掉,并重新焊接头,电缆进入传感器电气接口时,在端口处做成U型,这样可以防止雨水渗透到传感器中。

    ④分体型电磁流量计励磁电缆和转换器之间的连接用专用接线完成,转换器和外部的连接同一体型电磁流量计。

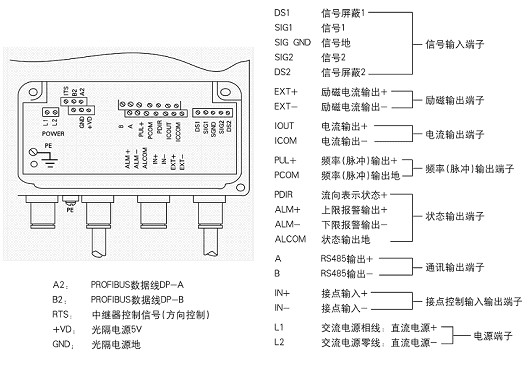

     分体型电磁流量计的接线
