一、产品概述
外夹式超声波流量计主板程序更稳定，修改了几个容易出错的菜单，传感器更改为整体浇注型，防护等级达到IP68，可以长期浸泡于水中工作。应用广泛、安装简单，无需破管、无需停水，使客户轻松实现灵活的管道流量测量。无需日常维护，长期提供可信、无飘移的 测量。它采用了最先进的数字相关技术和智能自适应声波技术，使它的测量稳定性更加突出。同时，它使用的声聚焦专利技术，使产品在连续测量时的信号接收与品质上得到显著增强。
二、技术参数及选型
选型格式：158-A口-B口-C口-D口-E口
|
型号
|
描述
|
|
BR158
|
名称：经济型超声波流量计
安装方式：挂墙式
流速范围：0-5m/s
准确度：测量值的±1%
重复性：0.2%
键盘：16（4*4）轻触按键
显示屏：20*2点阵字符背光液晶显示
电源：10-36VDC/10-24VAC@1Amax
外壳材质：PC/ABS塑料
防护等级：IP65
环境温度：-10℃- +50℃
输出:频率输出@0-5kHz,OCT方式：4-20mA输出
通讯：RS-485通讯接口，支持Modbus协议
|
|
A
|
I/0选项
|
|
1
|
OCT频率输出，4-20mA，RS-485通讯接口
|
|
E
|
GPRS功能
|
|
B
|
变送器机箱
|
|
1
|
外壳：IP65，PC/ABS塑料
|
|
2
|
防爆机箱，Exd II B T4
|
|
3
|
防爆机箱，Exd II C T4
|
|
4
|
防爆机箱，Exd II B T6
|
|
5
|
防爆机箱，Exd II C T6
|
|
C
|
传感器
|
|
CP
|
常温外夹式传感器
安装方式：外夹式
可测管径范围：25mm~1200mm
传感器电缆长度：9m
材质:ABS+PC
工作温度：0℃- +50℃
探头材料符合RoHS环保要求
|
|
CH
|
高温外夹式传感器
安装方式：外夹式
可测管径范围：25mm-1200mm
传感器电缆长度：9m
材质:不锈钢/PEI
工作温度：-40℃- +150℃
|
|
MC
|
永久外夹式传感器
安装方式：永久外夹式
可测管径范围：65mm-1200mm
传感器电缆长度：9m
探头外壳：锌合金、PEI，底座：碳钢
测量介质温度：0℃- +50℃
|
|
D
|
电缆长度
|
|
009
|
标准电缆长度：9m
|
|
XXX
|
传感器电缆长度：每5米为一个加长单位，最长可加长到305米
|
|
E
|
电源转换器
|
|
1
|
不需要
|
|
2
|
需要（输入220V，输出12V，负载电流1A）
|
|
配置举例：158-1-1-CP-N-009-1常温塑料外夹式传感器，标准I/O,ABS/PC机箱，无传感器防爆等级，9米电缆，无电源转换器
|
三、接线

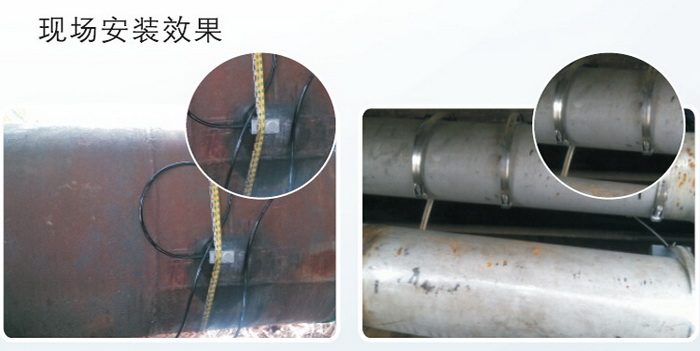

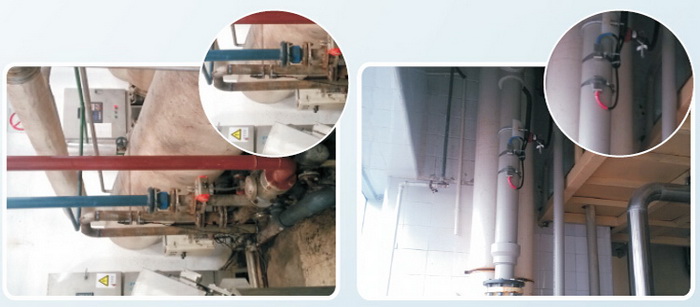

四、安装方法
五、安装点选择
全新选型资料请到“技术支持”预览并下载。
