一、用途

压力变送器广泛用于石油、化工、冶金、电力、轻工、建材、科研等企事业单位，实现对流体压力的测量，并适用于各种场合全天候环境及各种腐蚀性流体。

二、特点

1、高准确度、高稳定性。除进口原装传感器已用激光修正外，对整机在使用温度范围内的综合性温度漂移、非线性进行精细地补偿，因此在使用温度范围内非线性小，温度稳定性好。

2、可靠的机械保护IP65和防爆保护iaⅡCT5，适用于各种恶劣环境。

3、可用于测量粘稠、结晶及腐蚀性介质。

4、4~20mA DC标准电流信号输出，二线制工作。

5、体积小，重量轻，安装、调试、使用方便。

三、技术指标

被测介质：与316不锈钢兼容的液体、气体、蒸汽。

测量范围：-95Kpa~35Mpa

输出：4~20mA二线制.或者四线制1-5VDC

准确度：0.1%F·S  0.25% F·S  0.5% F·S

零点温度系数：小于0.02%℃

满程温度系数：小于0.02%℃

电源电压：24V DC

机械保护：IP65

防爆等级：iaⅡCT5

关联设备：EXZ2318型安全栅

温度极限：使用温度：-10~+125℃

存贮温度：-40~+145℃

过载极限：额定量程的1.5倍~3倍

相对湿度：小于95%

负载电阻：不大于750Ω

安全位置：无影响

四、物理性能

隔离膜片：316不锈钢

接触介质连接件：不锈钢

O型环：丁晴橡胶

外壳喷涂：环氧树脂

过程连接方式：1/2NPT外螺纹

M20×1.5外螺纹

电气连接：电缆孔为φ8

重量：约1kg

五、工作原理

过程压力通过压力传感器将压力信号转换成电信号，经差分放大器、输出放大器放大后，现经V/A转换器的转换，转换为现输入压力成线性对应关系的4~20mA标准电流输出信号。

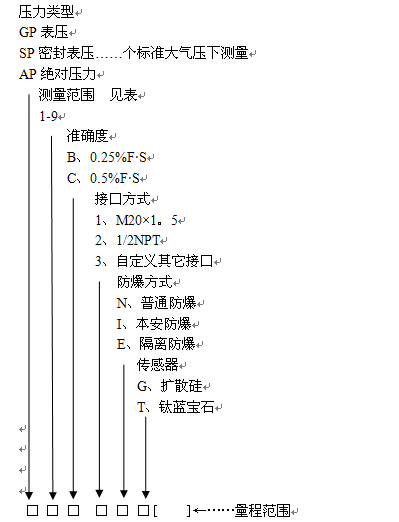

六、压力变送器选型表

测量范围

1、0~35KPa	2、0~100KPa
3、0~200KPa	4、0~350KPa
5、0~700KPa	6、0~2.1MPa
7、0~3.5MPa	8、0~7MPa
9、0~21MPa	10、0~35MPa

注：其它特殊规格，如防腐、超高温、低温、微压等根据用户需要特殊制作。

七、安装

1、一般安装

为获得最佳的性能，应尽量将变送器安装在温度变化小、冲击和震动小的场所。

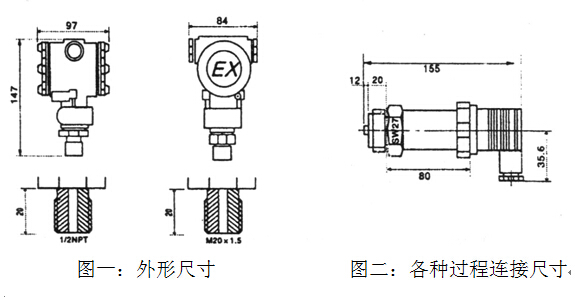

2、外形尺寸及连接方式
