产品概述

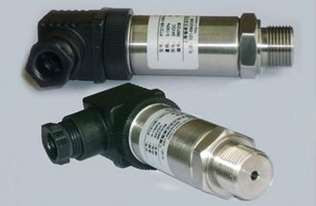

 HT-316扩散硅压力变送器（进口芯片）性能可靠，价格优惠。采用扩散硅进口芯片，电路采用信号隔离放大，截频干扰设计（抗干扰能力强，防雷击）过压保护，限流保护，抗冲击，防腐等设计。

工作原理



    压力传感器是在单晶硅片上扩散上一个惠斯通电桥，电压阻效应是桥壁电阻值发生变化，产生一个差动电压信号。此信号经专用放大器，再经电压电流变换，将量程相对应的信号转化成标准4~20mA/0~5VDC/0~10VDC信号。





扩散硅压力变送器特点



1．性价比超高。
2．宽电压设计。
3．抗冲击设计 。
4．高精度、高稳定。
5．安装灵活,使用方便，防堵塞。
6．体积小、重量轻、抗震动。
7．接线反向和过压保护，限流保护。
8．信号隔离放大，截频干扰设计，抗干扰能力强，防雷击,防腐蚀。

技术参数



测量介质:液体、气体、及与316L不锈钢兼容介质（标配）、与聚四氟乙烯及陶瓷兼容介质
测量范围:-0.1~0~0.001~100MPa（中间量程任选）
压力类型：负压或表压（出厂默认表压）
精度等级:±0.2% F.S/0.1%FS
长期稳定性：0.15%FS/年，18个月误差不超过0.2%FS
温度漂移： 相对一个大气压，20℃环境下：0.5%/25℃
供电范围：24VDC(10～36VDC)
输出信号：4～20mA  或 0～5VDC 或 0～10VDC 或 1-5VDC
介质温度：-30～80℃（标配）或-40～125℃
           增加耐温80℃（低温型组合配件）
           增加100℃～400℃（中温型组合备件）
           增加400℃～800℃（高温型组合备件）
环境温度：-40～85℃，-20～70℃（显示）
补偿温度：0～70℃或-10～80℃
存储温度：-40～120℃
零点误差：0.15%FS(≤100KPa),0.2%（≥100KPa），可标定消除
过载压力：2x额定值/3x额定值
响应时间：≤1000HZ/≤4HZ(阻尼可调)
抗 震 动：10gRMS.2000HZ条件下无变化/20gRMS.5000HZ条件下无变化
负载电阻：≤(U-10v)/0.02Ω
显    示：LED/LCD
电气接口：霍斯曼，引线式，外接式， PACKARD连接器
防护等级：IP65
材料使用：液体接触部分：304不锈钢，316L不锈钢（标配），哈氏合金、聚四氟乙烯
          传感器膜片：316L不锈钢（标配），哈氏合金、陶瓷
          密封圈：氟橡胶（标配）、丁腈橡胶、三元乙丙橡胶
          外壳：304不锈钢
通讯协议：RS485（modbus）协议，assic码协议，HART协议，PROFIBUS-PA协议

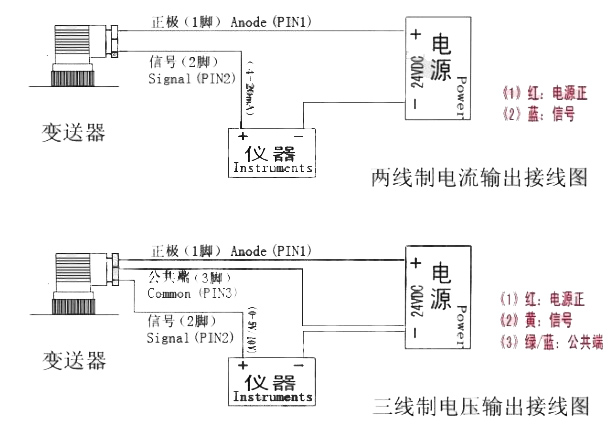

接线图



压力单位换算



 0.1Mpa（兆帕）＝100Kpa（千帕）＝1bar（巴）≈0.98atm（标准大气压）≈ 1kgf/cm2（公斤力/厘米2） ≈14.5psi

 注意事项



1.当收到产品时请检查包装是否完好，并核对变送器型号和规格是否与您选购的产品相符；
2.禁止测量弱酸性以上的酸性介质（PH6以下），简单识别方法手可以接触即可；
3.传感器属于精密器件，用户在使用时请不要自行拆解，更不能碰触膜片，以免照成产品损坏。

 扩散硅压力变送器典型应用领域



    航空航天，电力，污水处理、给水，石油化工和制药工业，热电机组，空调机组，制冷机组，压缩机组，实验室压力效验，工业过程检测与控制，内燃机、发动机，液压及气动系统，恒压供水系统等行业液体、气体的测量与控制。
