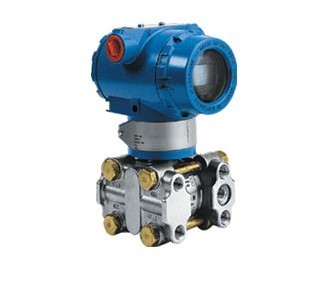

HT-3051GP电容式差压变送器采用引进国外先进技术生产的高精度小型化智能传感器，在转换原理上利用数字化补偿技术对温度、静压进行补偿，提高了测量精度，降低了温度漂移。具有长期稳定性好，可靠性高，自诊断能力强等特点。以其极高的性能价格比，而成为变送器市场的主流产品。

    可与HT388或罗斯蒙特275、375型手操器完成地址查寻、测试、组态等操作。可以实现从控制室、变送器安装现场或回路中的任何接线端点与变送器进行通信，完成远程调试。在进行远程通信时需注意：在接线端点和电源之间必须有不小于250Ω的电阻。

工作原理

    压力传感器是在单晶硅片上扩散上一个惠斯通电桥，电压阻效应是桥壁电阻值发生变化，产生一个差动电压信号。此信号经专用放大器，再经电压电流变换，将量程相对应的信号转化成标准4~20mA/0~5VDC/0~10VDC信号。

压力变送器特点

由于采用了微处理器而使灵活性增大、功能增强
具有较强的自诊断能力
零点和量程调整互不影响
兼有完善的远程和就地设定、调校功能
二线制，符合HART协议可与HART协议终端通信而不中断输出
采用数字化补偿技术对温度及静压进行补偿
稳定性能好，精度高，阻尼可调，抗单向过载能力强
无机械传动部件，维修工作量少，坚固抗振
全部通用件，方便维护
触介质的膜片材料可选，可全天候使用

技术参数

测量范围：G:0…0.15～41370kpa、A：0…6.2～6890kpa
输出信号：4~20mA输出叠加HART®协议数字信号（两线制）
电    源：外部供电24V DC，（电源范围12V~45V）
安    装：隔爆型dⅡCT5,本安型iaⅡCT5
迁移特性：正负迁移后，其量程上、下限均不得超过量程的极限。在最小量程时，最大正迁移为0.975URL；最大负迁移为-URL
温度范围：介质温度-40～104℃,储存温度-40～85℃,整机工作温度-40～85℃/-20～70℃（带数字表头）
相对湿度：0～100%
超压极限：量程为6.89MPa以下的施加0（绝对压力）~13.8MPa；量程为20.68MPa的施加0（绝对压力）~31.2MPa；量程为41.37MPa，施加0（绝对压力）~51.45MPa变送器无损坏。正常工作压力在3.45kPa（绝对压力）至变送器量程上限，法兰可承受68.9MPa压力
容积变化：小于0.16cm3
阻  尼：时间常数在0.2～32.0s之间可调
启动时间：3s，无需预热
性能指标：在无迁移、316不锈钢隔离膜片及其它标准测试条件下
量 程 比：40：1
精    度：量程为3、4、5
          量程比为1：1到10：1时，为调校量程的±0.1%
      量程比为10：1到40：1时，为±0.05（1+0.1URL/量程）%量程，
          量程为6、7、8、9、0
          量程比为1：1到10：1时，为调校量程的±0.15%
    量程比为10：1到40：1时，为±0.075（1+0.1URL/量程）%量程，
稳 定 性：六个月误差为最大量程的±0.15%
温度影响：量程为4、5、6、7、8
零点误差为最大量程的±0.25%/55℃
包括量程和零点的总误差，为最大量程的0.5%/55℃
注    意：对于量程3、9、0温度误差要加一倍。
超压影响：加压140kgf/cm2后，误差为最大量程范围的±0.25%
电源影响：小于输出量程的0.005%/V
振动影响：在任意轴向上，频率为200Hz，引起的误差为最大量程范围的±0.05%/g
负载影响：只要输入变送器的电压高于12V，在负载工作区内无负载影响。
安装影响：最大可产生不大于0.25 kPa的零位误差，但可校正，对量程无影响,测量本体相对法兰转动无影响
电磁辐射：符合IEC801标准

压力单位换算

0.1Mpa（兆帕）＝100Kpa（千帕）＝1bar（巴）≈0.98atm（标准大气压）≈ 1kgf/cm2（公斤力/厘米2） ≈14.5psi

 注意事项

1.当收到产品时请检查包装是否完好，并核对变送器型号和规格是否与您选购的产品相符；
2.禁止测量弱酸性以上的酸性介质（PH6以下），简单识别方法手可以接触即可；
3.传感器属于精密器件，用户在使用时请不要自行拆解，更不能碰触膜片，以免照成产品损坏。
