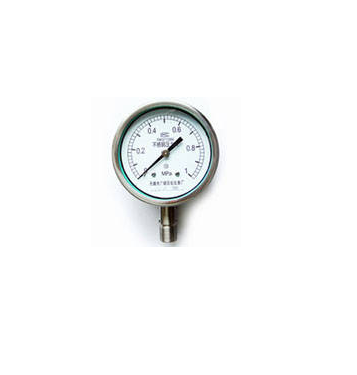

不锈钢压力表结构原理
不锈钢压力表由导压系统（包括接头、弹簧管、限流螺钉等）、齿轮传动机构、示数装置（指针与度盘）和外壳（包括表壳、表盖、表玻璃等）所组成。外壳为气密型结构，能有效地保护内部机件免受环境影响和污秽侵入。对于在外壳内充液（一般为硅油或甘油）的仪表，能够抗工作环境振动较剧和减少介质压力的脉动影响。
不锈钢压力表主要技术指标
· 标度范围、精确度等级
|
型 号
|
标度范围MPa（Hg~Psi）
|
精度度等级
|
|
Y-60B-F
Y-60B-FZT
|
0~0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4.6、
10、16、25、40、60、100、160、250
-0.1~0、0.15、0.3、0.5、0.9、1.5、2.4、
|
2.5
|
|
Y-100B-F
Y-100B-FZT
Y-150B-F
Y-150B-FZT
|
0~0.06、0.1、0.16、0.25、0.4、0.6、1、1.6、2.5、4、6、10、16、25、40、60、100、160、250
-0.1~0、0.06、0.15、0.3、
0.5、0.9、1.5、2.4
（-30″~0.15、30、60、100、150；
0~15、30、60、100、200、300、400、600、800、1000、1500、2000、
3000、4000、6000、10000）
|
1.6
|
注：括号内的标度范围和精度等级仅供特殊订货。
型号表示
使用环境温度：-25~70℃（外壳内充液）
-40~70℃（外壳内不充液）
温度影响：不大于0.4%/10℃（使用温度偏离20±5℃）
抗工作环境振动：V·H·4级（外壳内充液）
V·H·3级（外壳内不充液）
外壳防护等级：IP64
重量：0.2kg （Y-60B-F）
0.6kg （Y-100B-F）
1.0kg （Y-150B-F）
· 导压系统及外壳等材质
零件名称
|
材 料 牌 号
|
|
Y-60B
|
Y-100B、Y-150B
|
|
接 头
|
0Cr18Ni9（304）
|
0Cr17Ni12Mo2（316）
|
|
弹簧管
|
0Cr18Ni9 Ti（321）
|
0Cr17Ni12Mo2（316）
|
|
外 壳
|
0Cr18Ni9
|
|

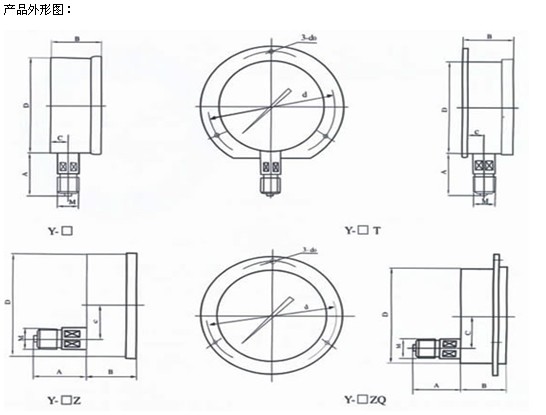

D
|
d0
|
d1
|
H1
|
H2
|
L
|
L1
|
L2
|
接头螺纹d
|
|
60
|
76
|
4.5
|
≤60
|
/
|
14
|
36
|
66
|
M14×1.5；各种1/4″
|
|
100
|
116
|
4.8
|
≤100
|
≤35
|
20
|
50
|
98
|
M20×1.5；
各种 1/2″；各种3/8牙
|
