【产品概述】

◇OS 型电子线路采用了抗粘附电路，可以在探测真实物位的同时清除粘附和悬挂在探头周围的假物位信号影响。

◇OS 型根据灰库传感工作原理，可探测各种容器中物料的有（高位）或无（低位））。它可以设置高位或低位模式的故障报警。

◇OS 型可检测任何工艺物料，例如：精炼油、汽油、导电泥浆等。

◇OS 型与 L86X型传感探头匹配。L863C是通用探头，L890C是平板探头，也提供钢绳探头，具有 Teflon和不锈钢结构，它能用于高温、高压环境，液体、粉体、大固体块料及腐蚀性物体。



【技术说明】

1．技术参数

继电器容量：DPDT,额定 10A,115VA.C或 5A,220VA.C

延时：0~30秒连续可调

电源：220VA.C或24VDC感应度：0.5pF

物料温度：-180℃~260℃

电路耐温：-40℃~80℃

失电保护：高低模式，现场可调外壳：IP65，重型铸铝外壳

2.常用探头型号与外形尺寸图（单位：mm）

标准型 L863C(可适用于各种场合)

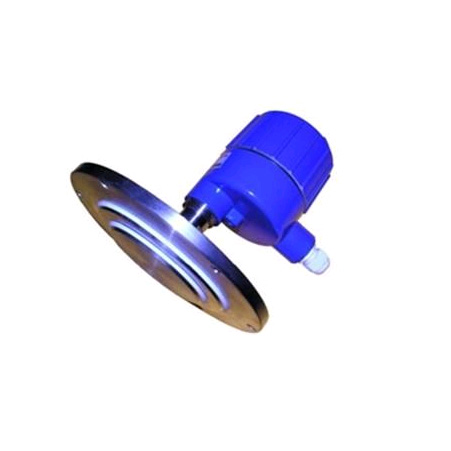

平板探头 L890C(解决大块物料对棒探头的冲击)

柔性探头L863WC(可用做输煤开关)

长度一般大于2米场合必须垂直安装

特短探头L862C（可适用于各种应用或用做堵煤开关）



※G为探头保护套长度，S为探头总长度，此两项也可根据用户要求任意加长、缩短。

注意：

1．所有的应用均以正确连接故障报警开关为基础。

2．所有继电器触点均为“阀置”状态。

3．设备电源和报警/泵/阀门电源是分开的。

【调试】

当进行调试时，请注意这些总的规则：

*将2个灵敏调节电位器顺时针旋转增加灵敏度，逆时针旋转减少灵敏度。

*当两个灵敏度控制调好后，绿色灯亮，表示探头上有“有”物料存在，红色灯亮，表示“无”物料存在。

*安装方法有水平或垂直两种。为保证设备稳定工作应有5分钟热运动。



1．灵敏度的校正（参见图一和图八）A).对于一个没有水的空容器，调节细（F）灵敏度控制到中间位置，然后慢慢调节粗(C)灵敏度直到状态指示灯刚刚变红。重调细（F）灵敏度控制线找到一个刚刚变红点，记下“空”的位置，如图8所示。然后，将探头插入物料重调细（F）灵敏度控制（不接触粗调灵敏度）刚好变为绿点，并记下它的位置。注意两个记号的不同，并且重调细（F）灵敏度控制到两个记号的中间位置。这就是一个完整的调试过程。对于非水基工艺液体（不导电液体）最好的安装方法是垂直安装，当液体到达一半时报警。B).对于水基液体（导电液体）反时针调节灵敏度，因为水基液体容易测量，只需碰到传感探头即可，这个过程提供最大的抗粘附能力。这是个完整的调节过程。





2．时间延时

OS 包括0-30秒可调时间延时，有延时开/延时关模式（参见图一）。这种模式典型的用处是消除控制继电器的“抖动”，或者控制循环循序。开始时延时控制设为零（反时针到底位置）。当用延时来消除继电器抖动时，仅要求旋转最小的角度。延时将导致在工艺物位控制点的上面或下面摆动，但平均物位仍等于控制点。超过量和不到量与延时比例有关。

3．故障报警/（失电保护）模式选择故障报警工作反映大多数主要的故障情况，包括电源的故障，这将引起控制继电器释放电压。因此，继电器释放电压的状态被称为“报警”状态。这就意味着如果电源消失，也会发生报警.OS 系列设备具有高位或地位故障报警。这个动作由靠近控制面板中央位置（延时调节左边）的一个小的跳接器完成。参见图一。“H”位置显示高位报警，“L”位置显示低位报警。
