一、产品概述

    本公司超声波液位计包含多项专利技术，具有安全、清洁、精度高、寿命长、稳定可靠、安装维护方便等特点，适用酸、碱、盐、防腐、高温等各种领域。可通过4~20mA连接到显示表或各种DCS系统中，为工业的自动化运行，提供实时的液位数据。

二、主要特点
1.电路设计从电源部分起就选用高质量的电源模块，元器件选择进口高稳定可靠的器件，完全可以替代同类型国外进口仪表。
2.专利的声波智能技术软件可进行智能化回波分析，无需任何调试及其它的特殊步骤，此技术具有动态思维、动态分析的功能。
3.我公司拥有的声波智能专利技术，使仪表的精度大大提高，液位精度达到±0.25%，能够抗各种干扰波。
4.本仪表是一种非接触式仪表，不跟液体直接接触，因此故障率低。仪表提供多种安装方式，用户完全可以通过本手册进行仪表标定。
5.仪表的所有输入、输出线均具有防雷、防短路的保护功能。

三、技术指标
测量范围：      0～10m（可根据实测量程选定）
盲    区：      0.45m～0.6m
测距精度：      ±0.25%（标准条件）
测距分辨率：    1mm
压    力：      常压
仪表显示：      自带LCD显示
模拟输出：      4～20mA
供电电压：      DC24V
环境温度：      －20℃ ～ ＋60℃
防护等级：      IP65

四、外形尺寸（探头尺寸会根据仪表量程的不同而有所改变，若有不同会预先告知）

五、安装方法

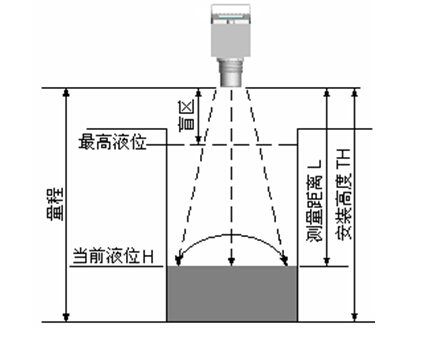

    开敞环境下一般采用支架安装方式，用仪表自带法兰固定。池或罐在安装位置上割一个直径60mm的圆孔，将仪表探头放入，然后将法兰自下而上旋紧。安装必须保证仪表的探头面与被测液面水平。示意图如下：

六、安装原则
1.探头发射面到最低液位的距离，应小于选购仪表的量程。
2.探头发射面到最高液位的距离，应大于选购仪表的盲区。
3.探头的发射面应该与液体表面保持平行。
4.探头的安装位置应尽量避开正下方进、出料口等液面剧烈波动的位置。
5.若池壁或罐壁不光滑，仪表安装位置需离开池壁或罐壁0.5m以上。
6.若探头发射面到最高液位的距离小于选购仪表的盲区，需加装延伸管，延伸管管径大于120mm，长度0.45m～0.60m，垂直安装，内壁光滑，罐上开孔应大于延伸管内径。或者将管子通至罐底，管径大于100mm，管底留孔保持延伸管内液面与罐内等高。
