导波雷达物位计
测量原理
导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行；运行时间可以通过电子部件被转换成物位信号。仪表测量参考点到物料表面的距离，探头发出高频脉冲并沿缆绳传播，当脉冲遇

到物料表面时反射回来被仪表内的接收器接受，并将时间信号转化为物位信号。
  输入
       反射的脉冲信号沿缆绳传递至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表面所产生的回波。正确的回波信号由智能软件完成识别，距离物料表面的距离D与脉冲的时间行程T成正比：
   D=C×T/2
   其中C为光速

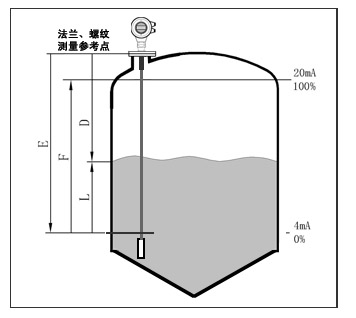

   因空罐的距离E已知，则物位L为：
   L=E-D
   输出
       通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。对应于4－20mA输出。
产品简介：

HTRD600系列导 波雷达物位仪表

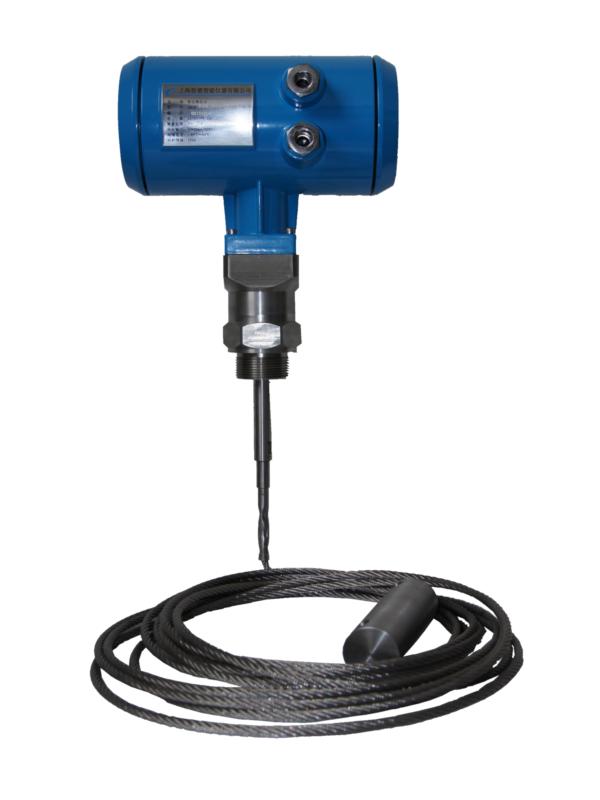

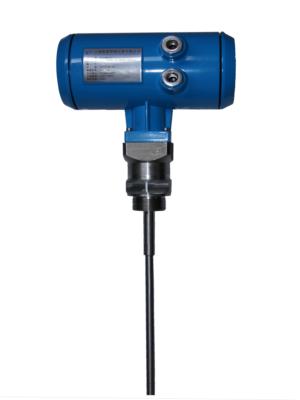

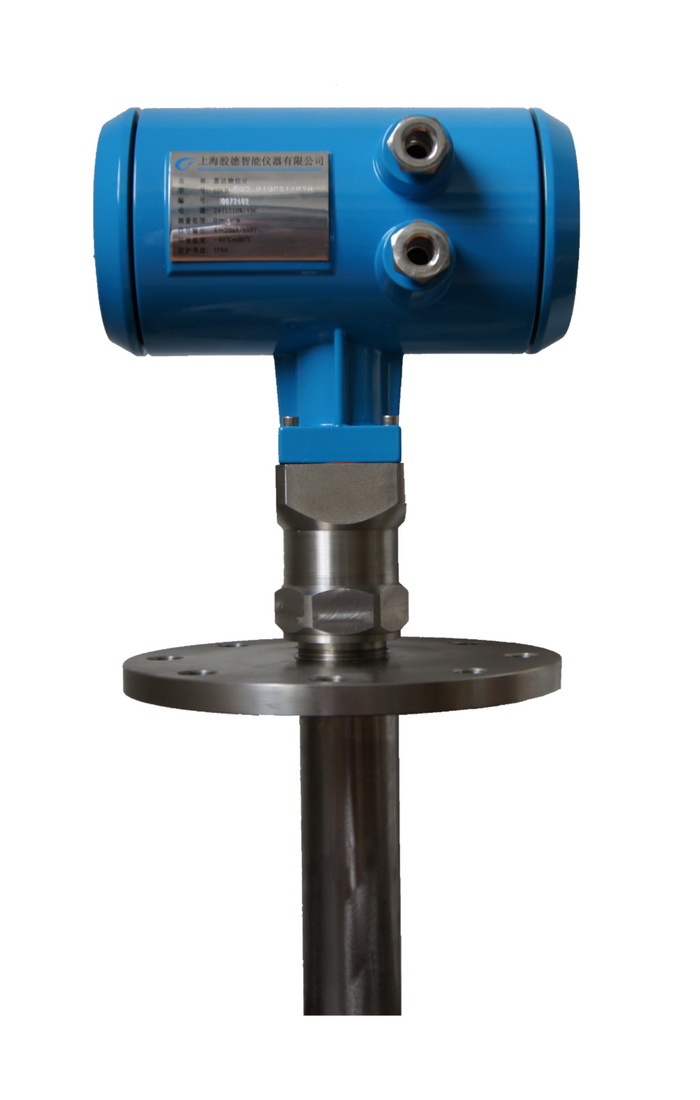

类别	HTRD601	HTRD602	HTRD603
应用	液体、固体小颗粒及粉体	液体、固体小颗粒及粉体	液体
测量范围	20米（可扩展至30米）	6米	6米
过程连接	螺纹、法兰	螺纹、法兰	螺纹、法兰
过程温度	-20-220℃	-20-220℃	-20-220℃
过程压力	-1.0-40bar	-1.0-40bar	-1.0-60bar
精度	< 0.1%	< 0.1%	< 0.1%
分辨率	1mm	1mm	1mm
重复性	±3mm	±3mm	±3mm
频率范围	100MHZ-1.8GHZ	100MHZ-1.8GHZ	100MHZ-1.8GHZ
防爆防护等级	Exd II BT4/IP68	Exd II BT4/IP68	Exd II BT4/IP68
信号输出	4…20mA/HART(两线)	4…20mA/HART(两线)	4…20mA/HART(两线)

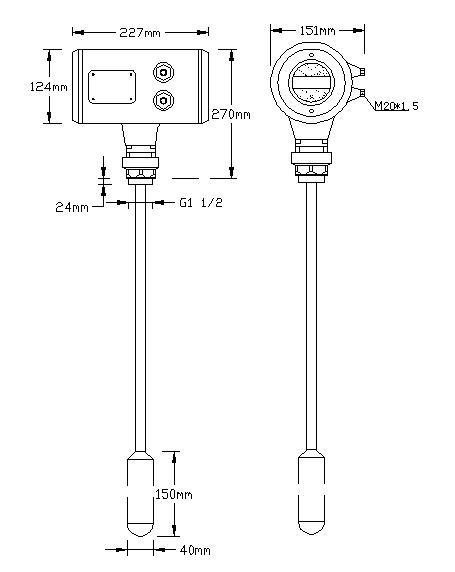

仪表尺寸

法兰尺寸：
