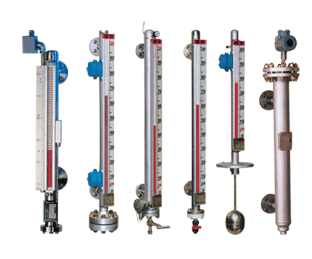

一、产品概述
HT-UHZ系列磁翻板液位计，是本公司引进、吸收国外同类产品，并加以吸收、消化、提高，按原化学工业部颁布的磁性液位计标准HG／T21584-95研制生产的产品。可用于各种塔、罐槽、球形容器和锅炉等设备的介质液位检测。该系列磁性液位计可以做到高密封，防泄漏和适应高压高温、腐蚀性条件下的液位测量，具有可靠的安全性，它弥补了玻璃板(管)液位计指示不清晰，易破碎的不足，不受高、低温度剧变的影响，不需多组液位计的组合。全过程测量无盲区，显示醒目、读数直观，且测量范围大。特别是现场指示部分，由于不与液体介质直接接触，所以对高温、高压、高粘度、有毒有害、强腐蚀性介质，更显其优越性。因此，它比传统的玻璃管，板式液位计具有更高的可靠性、安全性、先进性、实用性。
磁翻板液位计的最显著特点是液体介质与指示器完全隔离，所以在任何情况下都非常安全、可靠、耐用，而且各种型号的液位计配上液位报警、控制开关，可实现液位或界位的上、下限越位报警，控制或连锁；配上静压式液位变送器或干簧-电阻式液位变送器，可将液位，界位信号转换成二线制4-20mADC标准信号，实现远距离指示、检测、记录与控制。该系列磁翻板液位计可广泛适用于电力、石油、化工冶金环保、船舶、建筑、食品等各行业生产过程中的液位测量与控制。
二、技术参数
1.测量范围：300～15000mm
2.准确度： ±10mm，±16mm
3.翻柱直径：10mm,16mm
4.工作压力：≤2．5Mpa(2.5MPa以上可另行设汁) 防腐型≤0．6Mpa
5.介质密度（g/cm3）：0.5～2
6.介质温度：-20℃ +250℃(特殊要求可达450℃)
7.介质粘度：≤0.4Pa.S，对于粘度大的介质或温度低时易结品的介质，可根据用用户要求选用加热型夹套式液位汁。
8.环境振动：频率≤25Hz，振幅≤0．5mm
9.跟随速度：≤0.08m/s
10.安装方式：侧装式、顶装式、底装式
11.防护等级：IP65
12.防爆等级：ibⅡCT4（本安型）、dⅡBT4（隔爆型）
13.传输方式：4～20mA 或
开关量
14.连按法兰：HG20592～20635-97法兰标准，若采用其他法兰标准(如GB、ANSI、DIN等标准)请用户在定货时注明。 对于高压型侧装式磁性液位计连接法兰采用HG20595－用97带颈对焊连接法兰DN25、PN6.0或PNl0Mpa，密封面形式突面或凸面，如有特殊要求可在订货时注明

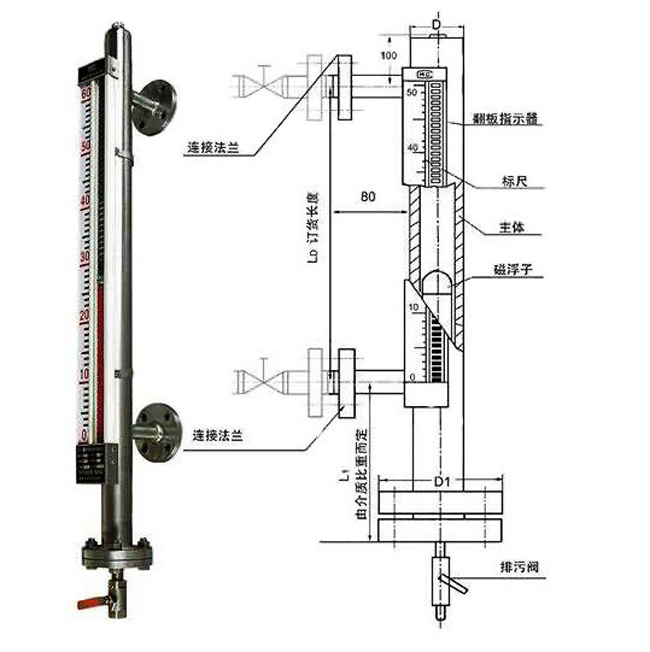

三、结构原理
液位计根据浮力原理和磁性耦合作用研制而成。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180。，当液位上升时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。
四、选型说明
|
型 号
HT-UHZ
|
结构特点
|
接液材质
|
测量范围
(mm)
|
适用介质条件
|
法兰连接(mm)
|
重量(kg)
|
|
温度
(℃)
|
压力
(Mpa)
|
密度
g/cm3
|
粘度
(Pa.s)
|
DN
|
PN
|
基本
重量
|
加长
基本
重量
|
|
C10
|
标准型
|
1Cr18Ni
9Ti0Cr18Ni9
(304)
|
300-
8000
|
-20
+150
|
0-2.45
|
0.5-2
|
≤0.04
|
25
|
1.0
1.6
|
6
|
5
|
|
C11
|
高压型
|
300-
8000
|
-20
+150
|
2.45-9.6
|
0.5-2
|
≤0.04
|
25
|
2.5
4.0
|
6
|
6
|
|
C12
|
高温型
高压型
|
300-
8000
|
-20
+350
|
2.45-9.6
|
0.5-2
|
≤0.04
|
25
|
6.3
1.0
|
6
|
6
|
|
C13
|
低温型号
(防霜型)
|
300-
3500
|
>-40
|
0-2.45
|
0.5-2
|
≤0.04
|
25
|
1.6
2.5
|
6
|
7.5
|
|
C14
|
液氨、液
化石油气
专用型
|
300-
15000
|
-20
+150
|
0-2.45
|
0.45-0.7
|
≤0.05
|
25
|
2.5
|
6.5
|
6
|
|
C15
|
耐腐型
|
00Cr17Ni14Mo2
(316L)
|
300-
8000
|
-20
+150
|
0-2.45
|
0.5-2
|
≤0.04
|
25
|
1.6
|
6
|
5
|
|
C16
|
防腐型（
PP外层玻
璃钢）
|
PP
|
300-
5000
|
20
+100
|
0-0.6
|
0.5-2
|
≤0.04
|
32
|
1.6
|
3
|
3
|
|
C17
|
防腐型（
PVC 外层
玻 璃钢）
|
U-PVC
|
300-
5000
|
20
+60
|
0-0.5
|
0.5-2
|
≤0.04
|
32
|
1.6
|
3
|
3
|
|
C18
|
防腐型
|
ABS
|
300-
5000
|
-20
+120
|
0-0.6
|
0.5-2
|
≤0.04
|
32
|
1.0
|
3
|
3
|
|
C19
|
防腐型（
不锈钢内
衬PP）
|
PP
|
300-
15000
|
-20
+100
|
0-1.0
|
0.5-2
|
≤0.04
|
25
|
1.6
|
4
|
5
|
|
C20
|
防腐型
|
PE
|
300-
5000
|
20
+40
|
0-0.6
|
0.5-2
|
≤0.04
|
25
|
1.6
|
6
|
7
|
|
C21
|
蒸气夹套
加热型
|
1Cr18Ni9Ti
|
300-
15000
|
-20
+150
|
0-2.45
|
0.5-2
|
≤0.05
|
32
|
1.6
|
6
|
8
|
|
C22
|
高粘度
介质型
|
0Cr18Ni9
(304)
|
300-
15000
|
-20
+150
|
0-2.45
|
0.5-2
|
≤0.05
|
32
|
1.6
|
6
|
5
|
|
C23
|
食品专
用型
|
1Cr18Ni9Ti
|
300-
15000
|
-20
+150
|
0-1.6
|
0.5-2
|
≤0.05
|
50
|
1.6
|
7
|
5
|
|
配套仪表及附件内容
|
|
O
|
盲板法兰，不配排污阀
|
|
L
|
液位计底部配排污阀
|
|
O
|
无液位报警开关
|
|
|
H
|
高位报警开关AK-3型，有记忆功能，故障不排除，信号不消除
|
|
|
L
|
低位报警开关AK-4型，有记忆功能，故障不排除，信号不消除
|
|
|
B
|
高位、低位报警开关全配，有记忆功能AK-3型和AK-4型
|
|
|
G
|
高位报警开关，区域型报警AK-1型
|
附DF-1型转换言放大器壹台
PF113A插座壹只
JTX-012-22F大功率继电器（单点：壹只，双点贰只）PF083A插座
|
|
|
D
|
低位报警开关，区域型报警AK-1型
|
|
|
Q
|
高位、低位报警开关全配，区域型报警AK-1型贰台
|
|
|
S
|
高位和低位一体化型报警开关，区域型报警AK-2型
|
|
|
O
|
无液位控制开关
|
|
|
|
H
|
上限控制开关，单点干簧CK-1型
|
|
|
|
L
|
下限控制开关，单点干簧CK-1型
|
|
|
|
B
|
上限、下限控制开关全配，单点干簧CK-1型贰付
|
|
|
|
W
|
上限、下限控制开关一体化，双点干簧CK-2型
|
|
|
|
T
|
上限控制开关，霍尔型传感器CK-3型
|
|
|
|
L
|
下限控制开关，霍尔型传感器CK-4型
|
|
|
|
E
|
上限、下限控制开关全配，霍尔型传感器CK-3型贰付
|
|
|
|
C
|
上限、下限控制开关一体化，霍尔型传感器CK-4型
|
|
|
|
O
|
无远传变送器装置
|
|
|
|
|
R
|
配LB型捆绑式变送器，输出二线制4-20mADC
|
|
|
|
|
S
|
静压式远传变送器，（URS-100）输出二线制4-20mADC
|
|
|
|
|
O
|
普通防水型
|
|
|
|
|
|
B
|
本质安全型ibⅡCT4，可配齐纳安全栅或IS4041-Ex隔离栅
|
|
|
|
|
|
Bd
|
隔爆型dⅡCT4
|
|
|
|
|
|
O
|
不配远传显示仪表
|
|
|
|
|
|
|
A
|
数字、光柱显示调节报警仪 XGTH-510（竖式）
|
|
|
|
|
|
|
B
|
数字、光柱显示调节报警仪 XGTA-810（横式）
|
|
|
|
|
|
|
C
|
数字显示调节报警仪 XMTA-810（横式）
|
|
|
|
|
|
|
E
|
双光柱液位显示仪 XGH-202（竖式）
|
|
|
|
|
|
|
D
|
智能型液位/容量（重量）显示调节仪XMT-620（横式）
|
|
|
|
|
|
|
-□□□□
|
测量范围(mm)
|
|
|
|
|
|
|
|
-□□
|
介质密度(g/cm3)
|
|
|
|
|
|
|
|
|
-
|
D
|
开口常压容器
|
|
|
|
|
|
|
|
|
|
□
|
工作压力(MPa)
|
|
|
|
|
|
|
|
|
