产品综述

超声波液位计由超声波探头和主机两部分组成，是一种先进的非接触式物位测量仪器，超声波探头直接安装在被测介质的上方。用来取代原始的各种液位计，它采用小盲区收发一体式超声波探头，通过测量时间差的原理，经主机上微处理器进行信号处理精密计算，测得液位，料位高低，并带有多种信号输出可供选择。


 产品优势



电路设计从电源部分起就选用高质量的电源模块，元器件选择进口高稳定可靠的器件，完全可以跟世界同类型仪表相比
1、专利的声波智能技术软件可进行智能化回波分析，无需任何调试及其它的特殊步骤，此技术具有动态思维、动态分析的功能
2、拥有的声波智能专利技术，使仪表的精度大大提高，液位精度达到0.25%-0.5%，能够抗多种干扰波
3、本仪表是一种非接触式仪表，不跟液体直接接触，因此故障率低。仪表提供多种安装方式，用户完全可以通过本手册进行仪表标定
4、仪表的所有输入、输出线均具有防雷、防短路的保护功能
5、独家采用物理全封闭探头：一体铸造无缝隙探头，使用寿命提高1-2年
6、独特探头设计：选用不同探头，可以适应低浑浊度、中浑浊度和高浑浊度水质
7、先进回波跟踪算法：能在嘈杂的水下噪声中有效捕捉真实回波
8、多种补偿模式：内置温度补偿，带温度提示，声速校正模式
9、点阵式液晶，中英文菜单：使调试和应用变得更为容易，可以显示多种图形
10、灵活的测量模式：物位和距离两种测量模式，可以灵活设置参考位置
11、可编程继电器输出：继电器可编程，每个继电器可以设置成高位、低位报警或者关闭


技术指标



设备参数：
电    源：24VDC/220VAC.防雷装置内置.
信号输出：4～20mA（或RS485 Modbus协议）
继 电 器：2路继电器输出(选配,标配无继电器输出)
线    制：4线或2线
量    程：1m.5m.10m.15m.20m.30m.40m.50m.60m.可选
越障学习：有
温度补偿：有
发射全角：6°～9°→ 发射角的大小和测距能力成正比
工作模式：测量距离和测量液位模式
盲    区：0.25～0.60m→盲区的大小和量程成正比
分    辨：测量距离＜10m时→1mm  测量距离≥10m时→10mm
防护等级：显示仪表Ip65，探头IP68
精    度：0.25～0.5％
显    示：12864点阵式中文液晶
工作温度：-20～+65℃ （高温、高压、防腐等可定制）
外形尺寸：227mm(高)×95mm(宽)×140mm(深)
安装形式：根据量程和探头的选型

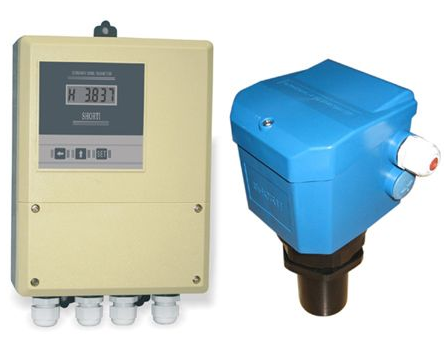

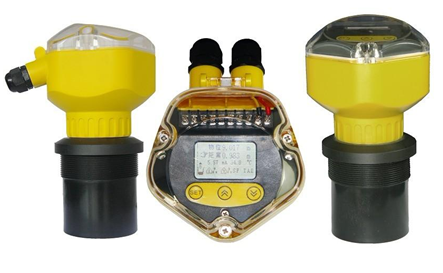

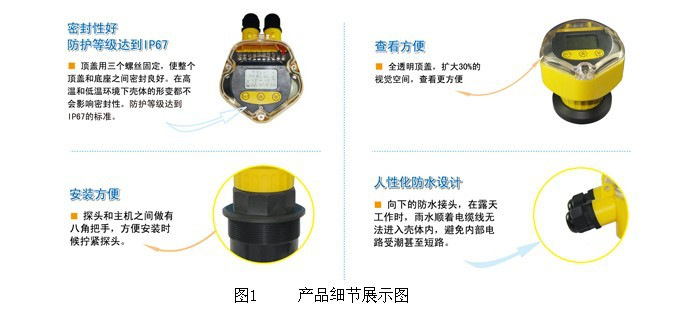

 产品展示

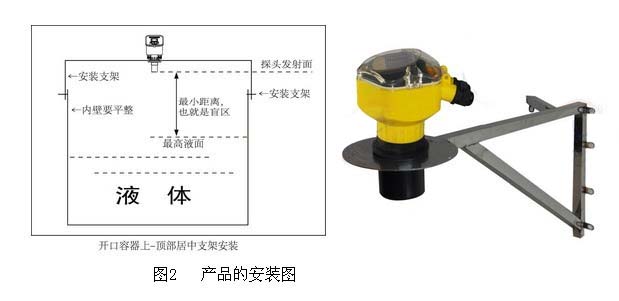

安装展示

 选型需知

1.被测量的介质类型(液体还是固体，具体名称，清水，污水，泥浆，汽油，柴油，甲苯，二氧化硫等)如果是液体，液面是否有蒸汽，雾气，泡沫，波浪，搅拌，漂浮物，如果是固体，是否有粉尘，
2.介质的最低～最高温度，最低～最大压力，
3.介质的腐蚀性，如果是放在罐子内的需要知道罐子的材质有没有防腐的衬里，
4.是否需要防爆防腐，
5.测量范围是几米要求盲区是多少，
6.工作环境：例如敞口的池子，有盖板的池子，卧罐，立罐，球罐，罐子是否同大气压等，
7.工作电压：24VDC，可选220VAC可定做12VDC/9VDC共电，
8.输出信号：4～20mA电流485/232通信输出继电器输出，
9.设备形式：一体式，分体式
