显示仪表
    智能巡检仪

    智能巡检仪
    来源:江苏昊天科技发展有限公司  发表时间:2018-9-25 21:36:58  点击:17 次


    ●适用范围
    智能巡检仪与各类传感器,变送器配合使用,可对多路温度、压力、液位、流量、重量等工业过程参数进行巡回检测、报警控制、变送输出、数据采集及通讯。

    ●功能特点
    万能输入功能
    自动校准和人工校准功能
    多重保护、隔离设计、抗干扰能力强、可靠性高
    良好的软件平台,具备二次开发能力,以满足特殊的功能
    智能巡检仪先进的模块化结构,配合功能强大的仪表芯片,功能组合、系统升级非常方便
    自动巡检、手动定检可自由切换
    巡检通道切换时间及通道有效数可设定

    ●主要技术指标
    基本误差: 0.2%FS±1个字
    分 辨 力:1/20000、14位A/D转换器
    显示方式:双排四位LED数码管,上排显示测量值,下排显示通道号
    采样周期:0.5S
    报警输出: ⑴1-64通道统一上下限报警,继电器输出触点容量 AC220V/3A
    ⑵1-8通道分别独立报警,继电器输出触点容量 AC220V/1A
    变送输出:通过开关量输入可选择相应通道带 4~20mA、0~10mA、1~5V、0~5V 隔离输出 精度:±0.3%FS
    通讯输出:接口方式--隔离串行双向通讯接口RS485/RS422/RS232/Modem
    波特率--300~9600bps内部自由设定
    电 源:开关电源 85~265VAC 功耗4W以下

    ●型号说明
    型 谱 说 明
    ZY 智能巡检仪
    外型尺寸 A 横式160×80×125mm
    T 台式320×120×250mm
    通道数 □□ 0-64路,A规格仪表多24路
    报警输出 H 各通道统一上限报警
    L 各通道统一下限报警
    D 各通道独立报警(多8路)
    变送输出 X1 4~20mA输出
    X2 0~10mA输出
    X3 1~5V输出
    X4 0~5V输出
    通讯输出 P 微型打印机
    R 串行通讯RS232
    S 串行通讯RS485
    供电电源 220VAC供电
    W DC24V供电
    输入信号 Sn 见"输入信号类型表"
    输入信号类型表:

    参数提示符

    输入信号内容

    参数提示符

    输入信号内容

    tc-k

    K型

    rtd

    远传电阻0~400Ω

    tc-s

    S

    bA1

    BA1

    tc-e

    E

    bA2

    BA2

    tc-b

    B

    0~50

    0~50mV

    tc-t

    T

    0~5V

    0~5V

    Tc-n

    N

    1~5V

    1~5V

    tc-j

    J

    0~20

    0~20mA

    P100

    Pt100

    0~10

    0~10 mA

    C100

    Cu100

    4~20

    4~20 mA

    Cu50

    Cu50





    智能巡检仪,横式160×80×125mm ,输入Pt100,各通道统一上限报警,带RS485串行通讯供电电源220VAC。
    8路智能巡检仪端子接线方法

    输入信号为热电偶、电压、电流
    智能巡检仪端子接线(输入信号为热电偶、电压、电流)

    输入信号为热电阻、远传电阻
    智能巡检仪端子接线(输入信号为热电阻、远传电阻)

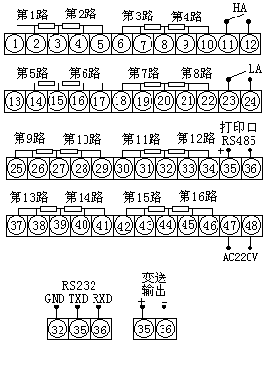

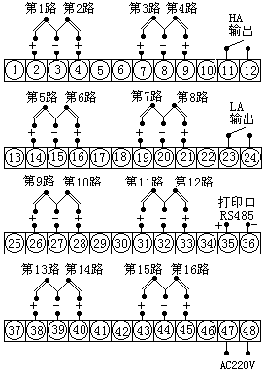

    16路智能巡检仪端子接线方法



    32路智能巡检仪端子接线方法

    输入信号为热电偶电压电流


    输入信号为热电阻、远传电阻
