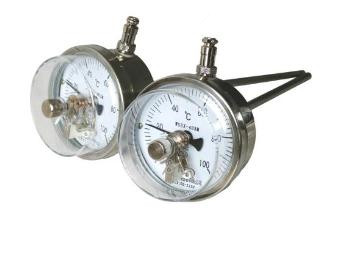

不锈钢电接点双金属温度计表盘采用不锈钢材质，主要应用于生产现场环境有腐蚀性或者现场为食品级物质的介质且对温度需要自动控制和报警控制输出的场合。不锈钢电接点双金属温度计可以直接测量各种生产过程中-80～500℃范围内液体、蒸汽和气体介质的温度。
一、特点
·外壳材质采用不锈钢材质，可以耐环境腐蚀
· 现场显示温度，直观方便；
· 具有自动切断电源和报警功能；
· 安全可靠，使用寿命长；
· 多种结构形式，可满足不同要求。
二、工作原理
不锈钢电接点双金属温度计是利用温度变化时带动触点变化，当其与上下限触点或断开的同时，使电路中的继电器动作，从而自动控制及报警。
三、主要技术参数
· 产品执行标准：JB/T8803-1998 GB3836-83
· 标度盘公称直径：100
· 精度等级： 1.5（1.0）
· 热响应时间：≤40S
· 防护等级：IP55
· 正常工作大气条件：温度-25～+55℃，相对湿度≤85%
· 设定点误差：设定点误差应不超过基本误差限的1.5倍。
· 切换差：切换差应不超过基本误差限的1.5倍。
· 切换重复性：切换重复性极限范围不大于基本误差限绝对值的1/2。
四、电气参数
|
额定功率VA
|
高工作电压V
|
大允许电流
|
|
10
|
220 a.c
|
0.7A
|
|
24 d.c
|
五、产品选型
|
WSS
|
|
双金属温度计
|
|
|
X
|
|
电接点结构
|
|
表盘公称直径
|
-4
|
|
Φ100
|
|
表盘形式
|
0
|
|
轴向（直型）
|
|
1
|
|
径向（角型）
|
|
8
|
|
万向（可调角型）
|
|
安装固定形式
|
0
|
|
无固定装置
|
|
1
|
|
可动外螺纹
|
|
2
|
|
可动内螺纹
|
|
3
|
|
固定螺纹
|
|
4
|
|
固定法兰
|
|
5
|
|
卡套螺纹
|
|
6
|
|
卡套法兰
|
|
保护形式
|
M
|
|
上下限
|
|
N
|
|
双上限
|
|
P
|
|
双下限
|
|
六、选型须知：
请提供型号、表盘直径、精度等级、安装固定形式、测温范围、保护管材质、长度或插入深度。
选型举例：现场管道为Ф219*8.5，测量瓦斯气体，测温范围0～100℃，1.5级，万向螺纹连接，材质要求1Cr18Ni9Ti 温度计表盘Ф100，带报警控制，现场环境湿度大，室外安装
根据以上要求选型如下：电接点双金属温度计 WSSX-481， 0～100℃，L=150， M27×2，1.5级
七、接线图
|
