温度仪表
    热套式热电偶(热电阻)

    热套式热电偶(热电阻)
    来源:江苏昊天科技发展有限公司  发表时间:2018-9-25 21:32:34  点击:16 次



    热套式热电偶热套式热电阻)主要用于测量蒸汽管道及锅炉温度,特别是具有高温高压的场合。
    热套式热电偶(热套式热电阻)采用热套保护套管与热电偶(热电阻)分离组合方式,使用时用户可将热套式保护套管焊接在设备或者管道上,然后再装上热电偶(热电阻)就可以使用,优点是提高了保护管的工作压力与使用寿命,又方便于热电偶(热电阻)的维修更换,本厂生产的热套保护管采用整体与深盲孔加工技术,保护管的端部不用焊接,从而提高了热套保护管的强度和使用寿命。
    我公司提供的热套式热电偶(热电阻)有以下几种不同结构域安装方式,用户可根据不同的温度、压力及现场使用来选择合适的热套式热电偶产品。
    一、热套式热电偶热套式热电阻
    1、 产品结构图

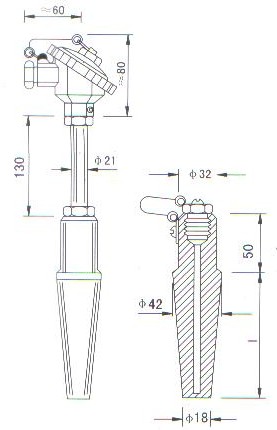

    热套式热电偶(热电阻)产品结构图
    2、参数
    名  称

    型  号

    分度号

    测温范围

    公称压力

    流  速

    保护管材料

    单支热电偶

    WRNR-01

    K


    0~600℃


    ≤29.4MPa


    ≤100m/s


    1Cr18Ni9Ti

    WRER-01

    E

    双支热电偶

    WRNR2-01

    K

    WRER2-01

    E


    二、烟道,风道热套式热电偶热套式热电阻
    1、 用途通常使用在烟道和风道上测温。
    2、 产品结构图

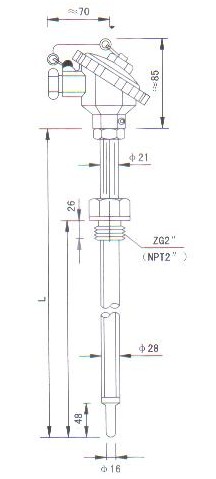

    烟道、风道热电偶(热电阻)产品结构图
    3、参数
    名  称

    型  号

    分度号

    测温范围

    公称压力

    保护管材料

    单支热电偶

    WRNR-12

    K


    0~800℃


    ≤9.8MPa


    1Cr18Ni9Ti

    WRER-12

    E

    双支热电偶

    WRNR2-12

    K

    WRER2-12

    E

    单支热电阻

    WZP-12

    Pt100

    -200~500℃

    双支热电阻

    WZP2-12


    三、高温高压热套式热电偶热套式热电阻
    1、用途:通常适用于高温高压或者高压的场合。
    2、 产品结构图

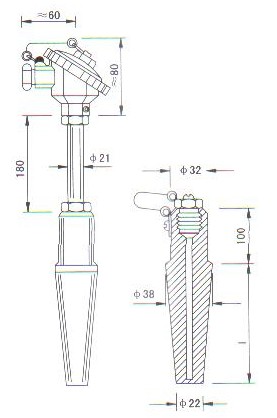

    高温高压热电偶(热电阻)产品结构图
    3、参数

    名  称

    型  号

    分度号

    测温范围

    流  速

    保护管材料

    单支热电偶

    WRNR-13

    K


    0~800℃


    ≤100m/s


    0Cr18Ni12M02Ti

    WRER-13

    E

    双支热电偶

    WRNR2-13

    K

    WRER2-13

    E

    单支热电阻

    WZP-13

    Pt100

    -200~500℃

    双支热电阻

    WZP2-13

    本产品置入长度l(mm):50  100  150
    四、中温中压热点偶,热电阻
    1、 产品结构图

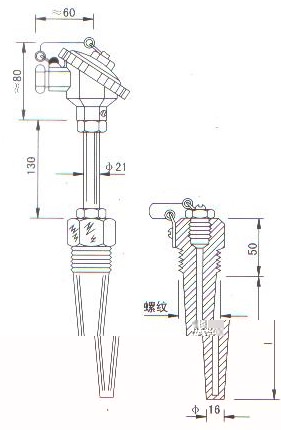

    中温中压热电偶(热电阻)产品结构图
    2、参数
    名  称

    型  号

    分度号

    测温范围

    公称压力

    流  速

    保护管材料

    单支热电偶

    WRNR-14

    K


    0~800℃


    ≤29.4MPa


    ≤100m/s


    1Cr18Ni9Ti

    WRER-14

    E

    双支热电偶

    WRNR2-14

    K

    WRER2-14

    E

    单支热电阻

    WZP-14

    Pt100

    -200~500℃

    双支热电阻

    WZP2-14

    置入长度l(mm):50  100  150  200  250  300
    五、低温低压热电偶热电阻
    1、产品结构图
    低温低压热电偶(热电阻)产品结构图
    2、参数
    名  称

    型  号

    分度号

    测温范围

    公称压力

    流  速

    保护管材料

    单支热电偶

    WRNR-15

    K



    0~800℃




    ≤2MPa




    ≤9m/s


    保护管(III)
    M33*2

    WRER-15

    E

    双支热电偶

    WRNR2-15

    K

    WRER2-15

    E

    单支热电偶

    WRNR-15A

    K


    保护管(IV)
    ZG1″(NPT1″)

    WRER-15A

    E

    双支热电偶

    WRNR2-15A

    K

    WRER2-15A

    E

    单支热电阻

    WZP-15


    Pt100


    -200~500℃

    M33*2

    双支热电阻

    WZP2-15

    单支热电阻

    WZP-15A

    ZG1″(NPT1″)

    双支热电阻

    WZP2-15A

    保护管材质:1Cr18Ni9Ti
    置入长度l(mm):50  100  150  200  250  300  350  400  450  500
    六、法兰连接热套式热电偶热套式热电阻
    1、 产品结构图

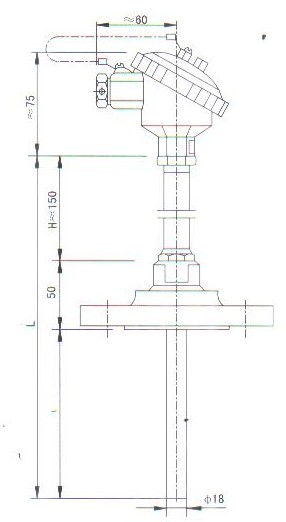

    法兰连接热套热电偶(热电阻)产品结构图
    2、参数
    名  称

    型  号

    分度号

    测温范围

    公称压力

    流  速

    保护管材料

    单支热电偶

    WRN-4318

    K

    0~800℃


    4MPa


    ≤80m/s


    1Cr18Ni9Ti

    WRE-4318

    E

    0~600℃

    双支热电偶

    WRN2-4318

    K

    0~800℃

    WRE2-4318

    E

    0~600℃

    单支热电阻

    WZP-4318

    Pt100

    -200~500℃

    双支热电阻

    WZP2-4318

    置入长度l(mm):50  100  150  200  250  300  350  400  450  500
    3、型谱

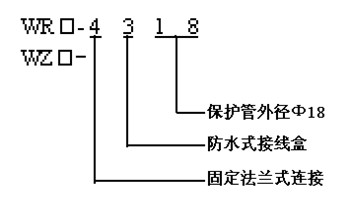

    法兰连接热套热电偶(热电阻)型谱
    七、锥形管法兰连接热套式热电偶热套式热电阻
    1、产品结构图

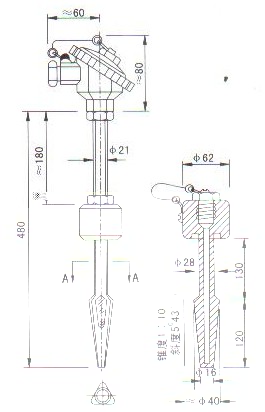

    锥形管法兰连接热电偶(热电阻)产品结构图
    2、 参数

    名  称

    型  号

    分度号

    测温范围

    公称压力

    流  速

    保护管材料

    单支热电偶

    WRN-43C

    K

    0~800℃


    4MPa


    ≤80m/s


    1Cr18Ni9Ti

    WRE-43C

    E

    0~600℃

    双支热电偶

    WRN2-43C

    K

    0~800℃

    WRE2-43C

    E

    0~600℃

    单支热电阻

    WZP-43C

    Pt100

    -200~500℃

    双支热电阻

    WZP2-43C

    置入长度l(mm):50  100  150  200  250
    3、型谱
    锥形管法兰连接热电偶(热电阻)型谱
