标准节流元件
1 ．标准孔板

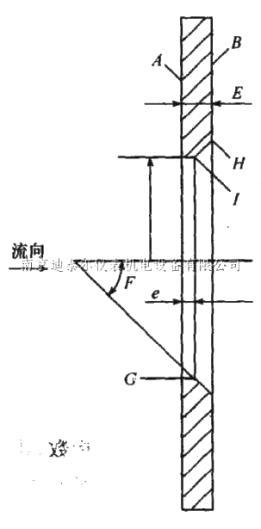

标准孔板的基本结构如图4 . 3 所示。标准孔板各部分的加工要求如下：孔板前端面A 不许有明显的划痕，其加工表面粗糙度要求：50 mm ≤D ≤500 mm 时，Ra 为3.2 um , 50mm ≤D  750 mm 时，Ra 为6.3 um , 750 mm≤D ≤1000 mm 时，Ra 为12.5 um ，孔板后端面B 应与A 平行，其表面粗糙度可适当降低。上游侧入口边缘G 和圆筒形下游侧出口边缘I 就无刀痕和毛刺，入口边缘G 要求十分尖锐。
标准孔板各部的尺寸要求如下：孔板开孔圆筒形的厚度。要求是0.005D≤e≤0.02D ，表面粗糙度不能低于Ral.6 um ，其出口边缘无毛刺。孔板的厚度E 应为e ≤E ≤0.05D ，当管道直径在50 - 100 mm 时，允许E =3mm ，随着管道直径D 的增加，E 也要适当加厚。当E ＞e时，其斜面倾角F 应为30°≤F ≤45°，表面粗糙度为Ra3.2 um ，孔板的不平度在1 ％以内，孔板开孔直径d 的加工要求非常精确，当直径比β≤0.67 时，d 士0.000 5d 。

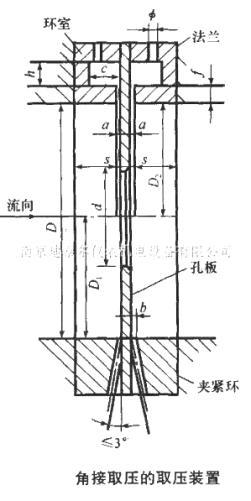

(1)角接取压标准孔板，角接取压的标准孔板有两种取压方式，一种为环室取压方式；另一种为单独钻孔方式，如图所示。
图上半部分为环室取压，P1由前环室取出，P2由后环室取出。
图的下半部分为单独钻孔取压，孔板上游侧的静压力P1 由前夹紧环取出，P2由后夹紧环取出。


(2)法兰取压标准孔板

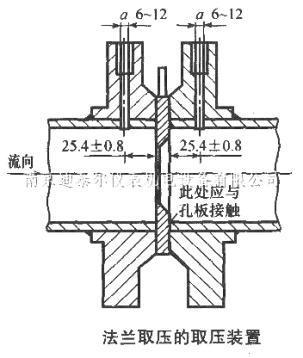

图为标准孔板使用法兰取压的安装图，从图中知法兰取压孔在法兰盘上，上下游取压孔的中心线距孔板的两个端面的距离均为（25 . 4 士0 . 8 ) mm ，并垂直于管道的轴线。取压孔直径d≥0.08D ，最好取d 在6 一12 mm 法兰取压标准孔板可用于管径D=50 一750 mm 和直径比β＝0 . 1 一0.75 的范围内。
2 ．标准喷嘴

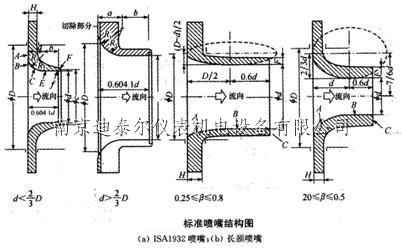

标准喷嘴有ISA1932 喷嘴和长径喷嘴两种形式，如图所示，是一个以管道喉部开孔轴线为中心线的旋转对称体，由两个圆弧曲面构成的入口收缩部分及与之相接的圆筒形喉部所组成。标准喷嘴可用多种材质制造，可用于测量温度和压力较高的蒸汽、气体和带有杂质的液体介质流量。标准喷嘴的测量精度较孔板要高，加工难度大，价格高，压力损失略小于孔板，要求工艺管径D 不超过500 mm 。
3 ．标准文丘利管

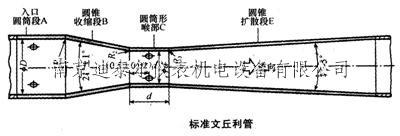

标准文丘利管由入口圆筒段、圆锥收缩段、圆筒形喉部、圆锥扩散段组成，如图所示。压力损失较孔板和喷嘴都小得多，可测量有悬浮固体颗粒的液体，较适用于大流量气体流量的测量，但制造困难，价格昂贵，不适用于200 mm 以下管径的流量测量，工业应用较少。
